說明：
本測量管路截止閥是我公司吸收英國、美國、日本、新加坡等國家近年來儀表閥門結構形式的基礎上，自行設計的具有結構小巧、外型美觀、性能可靠、使用方便靈活、標準化、通用化程度高，廣泛適用于石油、化工、輕工、電力、醫藥、冶金、航空等裝置的自動控制系統中，是目前應用最普遍的新一代閥門。
性能規范
□ 公稱壓力：PN1.6,PN2.5,PN 4.0,PN6.4,PN16,PN 32Mpa
□ 公稱通徑：DN5~ DN25
□ 適用介質：油、水、氣等多種非腐蝕性或腐蝕性介質
□ 適合溫度：-20℃~450℃ -70℃~200℃≤200℃ 540℃≤570℃等
□ 制造材料：20#、1Cr18Ni9Ti、12CrMoV、OCr18Ni12Mo2Ti、304、304L、316、316L等

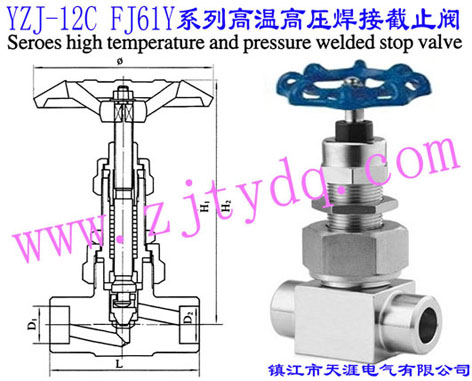

YZJ-12C FJ61Y系列高溫高壓焊接截止閥
YZJ-12C FJ61Y Series High Temperature and Pressure Welded Stop Valve
|
公稱通徑 |
公稱壓力 |
主要結構尺寸 |
適用溫度 |
代 號Code No. |
|
DN |
PN(Mpa) |
L |
≤°C |
H1 |
H2 |
D1 |
D2 |
≤°C |
|
6 |
17 |
80 |
126 |
174 |
162 |
10 |
8 |
560 |
YZJ-12C-FJ61YP56170P DN6 PN17 |
|
6 |
32 |
80 |
126 |
178 |
165 |
10 |
10 |
560 |
YZJ-12C-FJ61YP56320P DN6 PN32 |
|
10 |
17 |
110 |
130 |
185 |
173 |
16 |
14 |
560 |
YZJ-12C-FJ61YP56170P DN10 PN17 |
|
10 |
32 |
110 |
180 |
192 |
192 |
16 |
16 |
560 |
YZJ-12C-FJ61YP56320P DN10 PN32 |
|
15 |
17 |
140 |
180 |
245 |
230 |
28 |
22 |
560 |
YZJ-12C-FJ61YP56170P DN15 PN17 |
|
15 |
32 |
186 |
180 |
255 |
240 |
28 |
28 |
560 |
YZJ-12C-FJ61YP56320P DN15 PN32 |
密封面堆焊鈷基硬質合金
